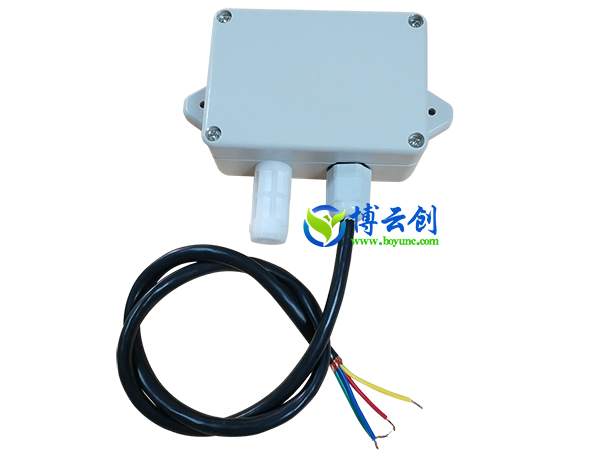

一、室内温湿度检测变送器简介
BYC03-RHT型室内温湿度检测变送器是由深圳市PA视讯环境科技有限公司针对日前室内环境空气质量研发生产的一款设备，主要用于测量环境温湿度，提供有效的数据，以提醒用户采取措施，并可驱动联通空调、加湿器等设备，给用户一个舒适的居家环境。产品采用原装进口的传感器及运算芯片，具备高精度、高分辨率、稳定性好等特点。广泛应用于楼宇暖通、建筑节能、智能家居、地下车库、机场车站等场所。
二、室内温湿度检测变送器特点
1、通信稳定可靠，宽范围电源供电DC12-24V；
2、完善的防接反，过压，过流，线间保护能力；
3、精心电路软硬件设计，故障率低，稳定时间短；
4、原装进口传感器芯片及专业级的信号处理芯片，保证传感器数据精度；
5、结构考虑防护型设计，可以长期使用；
6、可测量环境参数覆盖范围广，能满足各种检测环境需求；
7、输出4-20mA、0-10V、RS485等信号任意选择，方便使用。
三、室内温湿度检测变送器技术参数
|
技术参数 |
BYC03-RHT |
|
探测参数 |
温度、湿度 |
|
检测原理 |
能隙温度传感、电容式原理 |
|
温度测量范围 |
-20-80℃（常规） -40-60℃ 0-100℃ |
|
温度分辨率 |
0.1℃ |
|
温度精度 |
±0.5℃（@25℃） |
|
湿度测量范围 |
0-100%RH |
|
湿度分辨率 |
0.1%RH |
|
湿度精度 |
±3%RH（@25℃，30-70%RH） |
|
预热时间 |
＜3分钟 |
|
采样间隔 |
3S |
|
响应时间（T90） |
＜3分钟 |
|
使用寿命 |
5年以上 |
|
零点漂移 |
＜±1% |
|
非线性 |
＜1%F.S |
|
重复性 |
±1% |
|
供电电压 |
DC 12～24V |
|
信号输出 |
4～20mA 0～10V RS485 modbus RTU |
|
工作环境 |
-10～50℃；0～95%RH（无凝露） |
|
储存环境 |
-30～60℃；0-100%RH（无凝露） |
|
外壳材质 |
塑料ABS防水型 |
|
防护等级 |
IP65 |
|
安装方式 |
壁挂式（可定制分体式） |
|
重量/尺寸 |
120g/ 83mm×58mm×35mm（不含安装定位孔部分） |
|
备注 |
|
四、室内温湿度检测变送器尺寸安装
1.先将变送器固定在墙上。
2.禁止将变送器接于电压高于24VDC的地方。以免电压过高烧坏传感器。
3.将变送器安装在需要检测的位置，应远离发热体或蒸汽源头，防止阳光直射。
五、室内温湿度检测变送器接线说明
|
四芯线颜色 |
接线定义 |
说明 |
|
红色 |
电源正（+） |
DC 12-24V |
|
黑色 |
公共负（-） |
GND |
|
黄色 |
温度输出正 |
温度RS485（A）；温度模拟量（+） |
|
绿色 |
湿度输出正 |
湿度RS485（B）；湿度模拟量（-） |
